| 模型概述: |
AP1000核岛模型是模拟AP1000核岛施工过程的动态模型，AP1000核岛模型从设计上按照与实际大小的1：50比例制作，动态的演示将会按照模块化建造来实施，充分展示出AP1000核岛建造的过程。
模型包括核岛主要模块和吊车。AP1000模型能够模拟从CA20吊装到穹顶吊装的整个建造过程，并针对里程碑进度计划中的重要节点特别设计仿真模拟，如CA20模块就位、压力容器、蒸发器就位的过程等，重现其现场吊装方案。在吊装的过程中，CA20，CV底封头，CV等在第一环等的模块能顺利吊装并准确定位；而且厂房墙体和楼层建造过程的实现，通过合理设计和适当简化，缩短展示时间，同时给人以清楚的展示；在就位前，可以合理安置各模块和设备，保持模型的紧凑和整齐。 |
| 模型的演练步骤: |
| 按下运行按钮，动态AP1000演练模型接受开始运行信号，做安装演练。此时舱门打开，舱门打开后将有三路动作同时进行。 |
 |

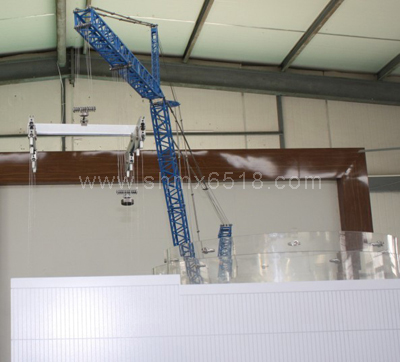

1. 大吊车吊装模块
大吊检测原位（位于吊装模块定位盘上方，所有吊装模块将由人工在吊装其之前放在吊装模块定位盘上），到达原位大吊车放下吊钩，由吊钩调取CA20。吊车旋转一定角度，带动底封头到CA20模块安装点上方，降下吊钩安装（同时，人工将底封头放在吊装模块定位盘上，并且辅助吊车安装CA20），吊车复位。 |
 |
大吊车放下吊钩，由吊钩调取底封头。吊车旋转一定角度，带动底封头到CR10模块上方，降下吊钩安装，同时人工将CA01放在吊装模块定位盘上（并且辅助吊车安装CR10），吊车复位。
吊车依次旋转调取安装，直至最后一组模块（安全壳顶封头、屏蔽厂房、穹顶、水箱整体）安装结束时，全部动态装置停止运行。此刻动态AP1000演练模型全部安装结束。 |
 |
2. 屏蔽厂房安装
|
屏蔽厂房的安装将由屏蔽厂房托盘、屏蔽厂房托盘升降机、屏蔽厂房升降机共同完成。
首先由屏蔽厂房升降轮带动屏蔽厂房5（假设屏蔽厂房，从顶封头屏蔽厂房以下分5段，依次为屏蔽厂房5到屏蔽厂房1）提升，同时屏蔽厂房4在其下面待命。
当屏蔽厂房5提升至屏蔽厂房底部与升降轮下面一层脱离时，屏蔽厂房托盘升降机与屏蔽厂房升降机同时提升，使屏蔽厂房4顶部顶住屏蔽厂房5底部，并且屏蔽厂房4与两层升降轮接触。
屏蔽厂房托盘升降机与屏蔽厂房升降机同时复位，复位后托盘旋转，使同时屏蔽厂房3在其下面待命。
重复2、3、4动作至屏蔽厂房1安装完成（屏蔽厂房5与安全壳4齐平）。
3. 辅助厂房安装
辅助厂房的安装将由辅助厂房升降机提升安装
辅助厂房将在安全壳顶封头吊装前提升到位，到位后由人工安放房顶。
4. 拆卸
演示完成后按下复位按钮大吊车将检测到达原位（位于吊装模块定位盘上方）。安全壳等模块将由工作人员辅助拆卸，屏蔽厂房将按照其安装顺序的逆反过程运行，将其拆除并放好。辅助厂房将随辅助厂房升降机的下降而回到原位（底盘下面）。舱门关闭。
备注：模型演练过程如遇紧急情况，按下急停按钮停止演示。
|
